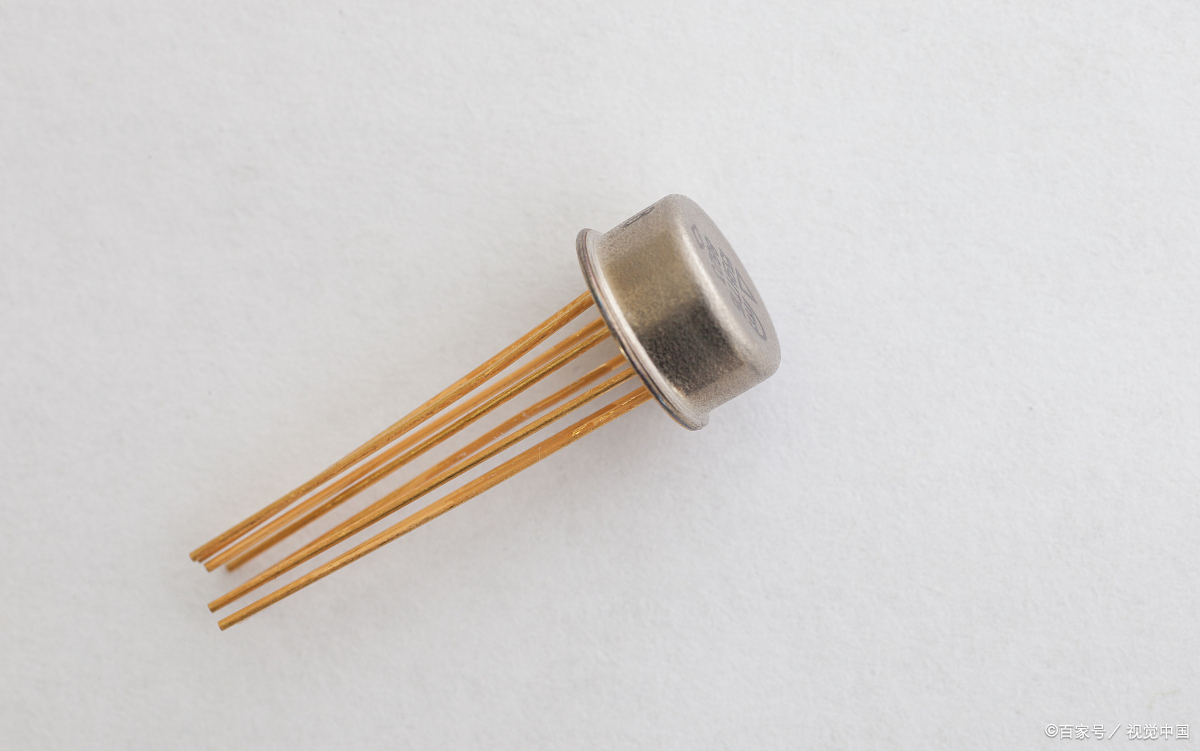

光敏三极管，也称作光敏晶体管，是一种能够将光信号转换为电信号并进行电流放大的半导体器件。它在结构和工作原理上，都显著超越了基础的光敏二极管，是现代光电传感与自动控制领域的关键元件。
核心原理：光电转换与电流放大
与仅能完成光电转换的光敏二极管不同，光敏三极管本质上是一个对光敏感的NPN或PNP型双极晶体管。其集电极-基极结（相当于一个光敏二极管）作为光敏区域。当光线照射到基区时，会产生光生电子-空穴对，从而形成光生电流，该电流被注入到基极，相当于为晶体管提供了基极电流。由于晶体管的电流放大作用（放大倍数β），最终在集电极-发射极回路中产生一个被放大了β倍的光电流。因此，光敏三极管的灵敏度远高于光敏二极管。
结构特性与关键参数
典型的光敏三极管通常只有两个引脚（集电极和发射极），其基极作为光感测窗口，通常不引出或封装在透明透镜之下。它的光谱响应范围通常在可见光到近红外区域。关键性能参数包括：
- 暗电流：无光照时的漏电流，越小越好。
- 光电流：特定光照下产生的输出电流，直接体现灵敏度。
- 响应时间：从受光照到输出电流达到稳定值所需的时间，决定了器件的工作频率。
- 最大工作电压：集电极-发射极间能承受的最大电压。
与光敏二极管的本质区别
尽管两者都基于光电效应，但区别显著：
- 功能：光敏二极管是光电探测器，输出微弱的电流或电压信号；光敏三极管是光电探测器与电流放大器的集成，直接输出放大后的电流信号。
- 灵敏度：光敏三极管的灵敏度高出光敏二极管数十至数百倍。
- 响应速度：光敏二极管因结电容小，响应速度极快（纳秒级），适用于高速检测；光敏三极管因存在基区电荷存储效应，响应较慢（微秒级）。
- 输出特性：光敏三极管的输出电流与光照强度呈较好的线性关系，但受温度影响较大；光敏二极管在反向偏压下线性度更佳，温度稳定性更好。
典型应用领域
凭借高灵敏度、结构紧凑和成本低廉的优势，光敏三极管广泛应用于需要检测可见光或近红外光的中低速场合：
- 光电开关与自动控制：如自动门、复印机、打印机纸张检测、流水线物体计数。
- 光隔离与通信：构成光电耦合器，实现电路间的电气隔离与信号传输。
- 亮度感应与调节：如手机、平板电脑的自动亮度调节，路灯的自动启停。
- 安全与报警系统：光束被遮挡时触发报警，用于安防和周界防护。
- 消费电子：遥控信号接收（红外光敏管）、玩具互动等。
****
光敏三极管并非简单的“光敏二极管”，而是巧妙地将光电探测功能与晶体管放大功能合二为一。它在需要较高灵敏度但无需极高响应速度的场合中占据主导地位。在选择时，工程师需根据具体应用对灵敏度、速度、线性度和成本的要求，在光敏二极管与光敏三极管之间做出权衡，有时甚至会选择性能更优但成本更高的光电二极管或光敏集成电路。理解其核心原理与特性，是正确设计和应用光电系统的基石。
